Вы здесь >> Все фотографии >> ПРОДУКТЫ >> маслопровода >> кожух >> Круглый воротник кожуха API упорной резьбой


	Номер продукта：	10189571816

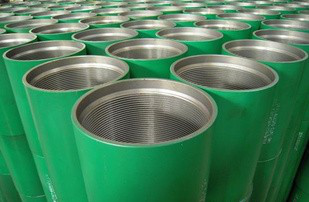

	Название продукта：	Круглый воротник кожуха API упорной резьбой
	спецификация：
	Примечания к продукту：

Размеры API контрфорсная круглый соединительные корпус нить, допуски и весаAPI Buttress dimensions, tolerances and weight of the round thread casing coupling

код NO	спецификацияSpecification	OD OD		как минимум длина NL мм	скучный диаметр Qb мм	Подшипник ширина поверхности B м	вес
код NO	наружный диаметр D мм	Стандартные Муфты Standard coupling W mm	Специальные муфты оформлениеSpecial clearance coupling Wc mm	как минимум длина NL мм	скучный диаметр Qb мм	Подшипник ширина поверхности B м	Стандартные Муфты Standard coupling	Специальные муфты оформлениеSpecial clearance coupling
1	2	3	4	5	6	7	8	9
4-1/2	114.30	127.00	123.82	225.42	117.86	3.18	4.55	3.48
5	127.30	141.30	136.52	231.78	13.0.56	3.97	5.85	4.00
5-1/2	139.70	153.67	149.22	234.95	143.26	3.97	6.36	4.47
6-5/8	168.28	187.71	177.80	244.48	171.83	6.35	11.01	5.65
7	177.80	194.46	187.32	254.00	181.36	5.56	10.54	6.28
7-5/8	193.68	215.90	206.38	263.52	197.23	7.94	15.82	9.29
8-5/8	219.08	244.48	231.78	269.88	222.63	9.52	20.86	10.80
9-5/8	244.48	269.88	257.18	269.88	248.03	9.52	23.16	12.02
10-3/4	273.05	298.45	285.75	269.88	276.61	9.52	25.74	13.39
11-3/4	298.45	323.85	_	269.88	302.01	9.52	28.03	_
13-3/8	339.72	365.12	_	269.88	343.28	9.52	31.77	_
16	406.40	431.80	_	269.88	410.31	9.52	40.28	_
18-5/8	473.08	508.00	_	269.88	476.99	9.52	62.68	_
20	508.00	533.40	_	269.88	511.91	9.52	50.10	_

И внешний диаметр из трех групп W 1,2 толерантности ± 1%, но не более чем на ± 3.18мм.
В течение первых четырех групп за пределами толерантности диаметра W ± 1%, но не более ± 3,18,-1.59mm.
A спецификации соединительные и код и соответствующие характеристики одного и того же трубыThe tolerance of the outer diameter of 1, 2 and 3 W ± 1%, but not more than ± 3.18mm. Group 4 OD W tolerance of ± 1% but not more than ± 3.1，8-1.59mm.
A coupling specifications and code and the corresponding pipe specification
