Цель
Choke коллектор контролировать удар , осуществление необходимого оборудования для технологии управления давлением нефтяных и газовых скважин . Под ПБ закрыт условия , использование откройте и закройте дроссельную заслонку для регулирования давления для поддержания определенного набора забойного давления всегда немного больше, чем пластового давления , предотвращения дальнейшего пластового флюида течет в колодец. Кроме того, в закрытой реализации , душить облегчение коллектор давления доступной для достижения мягкой на замке. Когда давление также повышается до определенного предела , через который положить спрей для защиты устья скважины .
2 , структура

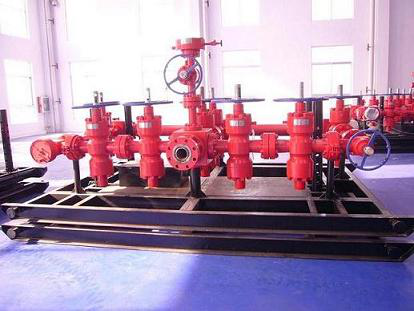

Choke коллектор дроссельной заслонкой , задвижки , трубы, трубопроводная арматура , манометры и других компонентов , на фото выше , и в разделе дроссельной заслонки и секции .
3, принцип работы
Когда давление повышается также , через дроссельный клапан на дроссель многообразия ( с ручным регулируется, гидравлических и фиксированной трех ) на и прочь контролировать высвобождение рабочей жидкости корпуса хорошо . Может размещаться непосредственно через клапан , когда давление в корпус спрей является высоким .
4 , душить спецификации коллектор
Уровень давления задыхаюсь коллектор разделен на пять уровней , а именно 14 МПа , 21 МПа , 35 МПа , 70 МПа , 105 МПа . Может также быть разработаны в соответствии с требованиями заказчика.
5 , требования
(1) Все части работают дроссель давление в коллекторе следует использовать с комбинацией BOP давления работа хотите , чтобы соответствовать ;
(2) дроссель коллектор должен быть установлен в месте, доступном оператора должны Испытательное давление установку ,проверку герметичности давление должно быть равно расчетном рабочем давлении ;
(3) трубопровод должен быть как можно более плоскими действительно , трубопровод должен использовать 120 -градусный изгиб просто привести локоть . Линия должна быть достаточно большой апертурой ;
(4) должны быть установлены для работы манометр ;
( 5 ) зимние строительство, энергетика коллектор должен иметь возможность работать в условиях низких температур .
Type
|
Working pressure
(Mpa) (psi)
|
Nominal diameter
(mm) (inch)
|
Bypass diameter
(mm) (inch)
|
YJG140
|
140Mpa (20000psi)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
YJG105
|
105Mpa (15000psi)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
YJG70C YJG70E
|
70Mpa (10000psi)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
（Y）JG35
|
35Mpa (5000psi)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
(Y)JG21
|
21Mpa (3000psi)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
103(4-1/16),78(3-1/16),
65(2-9/16),52(2-1/6)
|
|
|
